PS坐標系最常用的是RPS321和RPS自由曲面，此篇主要介紹兩種用法。

RPS=Reference Point System=參考點系統

無論有無CAD模型，只要圖紙標注有RPS點的表格，自然都要使用RPS方法建立基本坐標系。區別在于：

1) 有CAD模型且默認坐標系位置正確

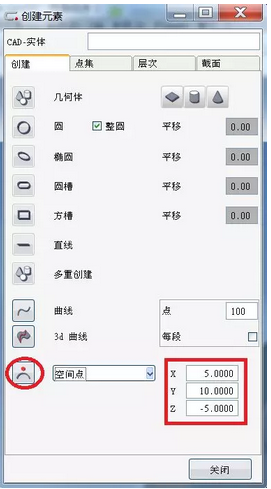

那么使用CAD/創建元素/空間點，輸入X，Y，Z即可生成空間點。

2) 沒有CAD模型

那么需要觀察圖紙，所有RPS點如何構造得來，例如：投影、相交等；

或者生成空白的空間點，將X、Y、Z、i、j、k都手動輸入。

一、RPS321

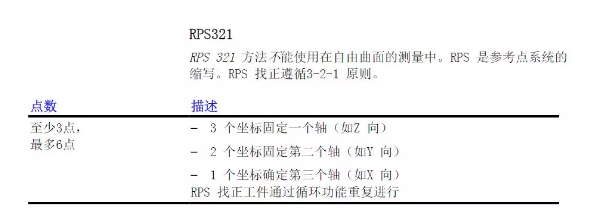

以上是Calypso操作手冊內對于RPS321的介紹

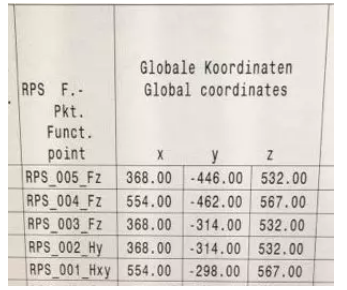

那么圖紙上的RPS321表格標注是什么樣的呢？

圖中RPS3，4，5控制Z軸；RPS2控制Y軸；而RPS1控制X和Y軸。

注意控制總數為6，所以在RPS坐標系內只能有6個勾。

那么在Calypso中應該如何設置呢？

以上RPS坐標系內只能有6個勾，這是圖紙規定的。

循環次數建議至少3次，如何設置循環精度條件請參考如下鏈接：

3D最佳擬合建立基本坐標系

二、RPS自由曲面

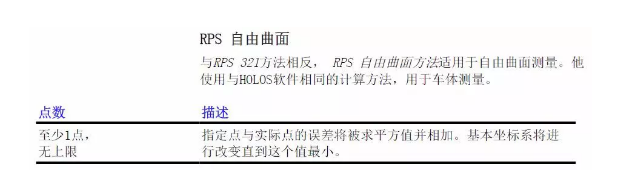

如上所述，RPS自由曲面的控制總數可以大于等于6個。

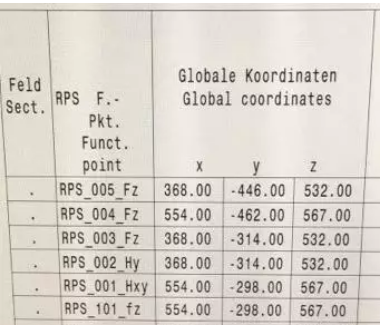

那么圖紙上的RPS自由曲面表格標注是什么樣的呢？

圖中RPS3，4，5控制Z軸；RPS2控制Y軸；RPS1控制X和Y軸；RPS101控制Z軸。

注意控制總數為7，所以在RPS坐標系內只能有7個勾。

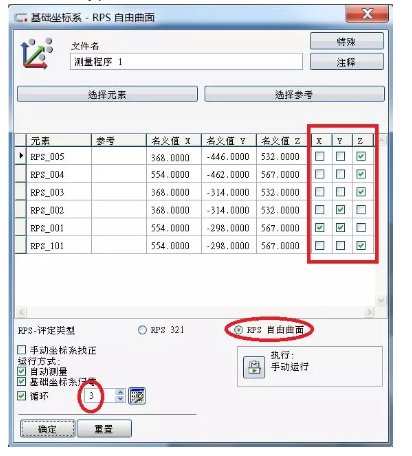

那么在Calypso中應該如何設置呢？

以上RPS坐標系內只能有7個勾，這是圖紙規定的。

如果所有方框都挑勾，此RPS自由曲面坐標系=3D最佳擬合坐標系

循環次數建議至少3次，如何設置循環精度條件請參考上文。

三、P6

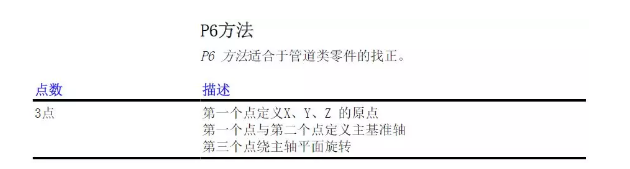

P6方法主要用于管道測量中，建立基本坐標系，與RPS321設置幾乎完全一致，唯一區別是：

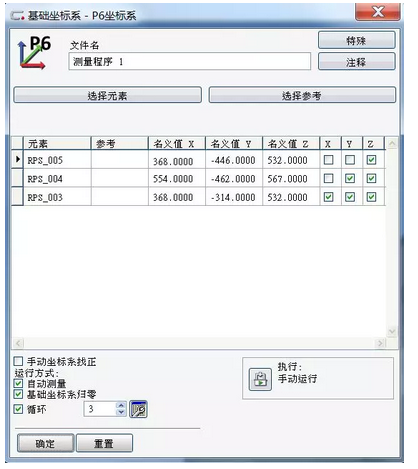

P6坐標系內只允許填入三個元素，如下圖：

循環次數建議至少3次，如何設置循環精度條件請參考上文。

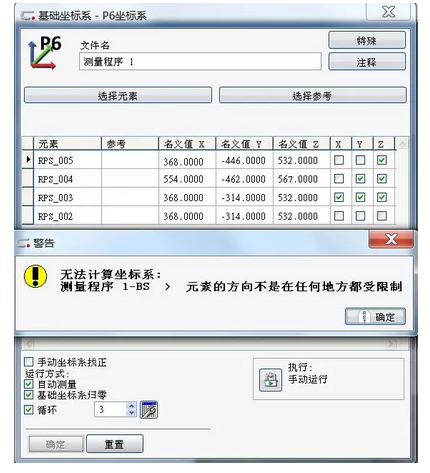

以下是錯誤的P6坐標系建立示范
